세대별수도용감압밸브
정률 감압 앵글밸브
전화문의 031-996-2501 다운로드
적용 비교

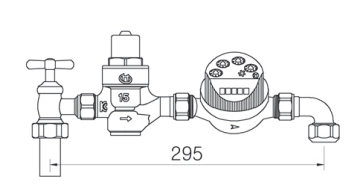

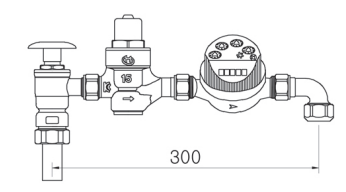

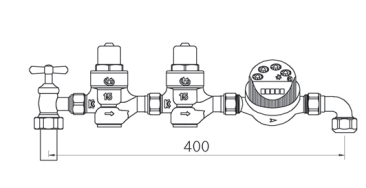

구성 감압밸브 감압밸브 + 감압밸브 정온감압앵글밸브 + 감압밸브
내용 단일감압 이중감압 이중감압
설치공간 기존설치 추가 공간 확보 필요 기존과 동일
1차압력 0.98MPa 이하 1.96MPa 이하 1.96MPa 이하
개통도
적용 예
인입되는 수압 : P1
정률감압앵글밸브 통과후 수압 : P2
수도용감압밸브(2.5K) 통과후 수압 : P3
EX) P1 = 1.5MPa(약15kgf/㎠) 일 때 P2 = 0.75MPa, 세대공급압력 P3 = 0.25MPa
P1 : P2 = 2 : 1 , P2 : P3 = 3 : 1
상기와 같이 보다 안정적인 감압비로 물을 공급할 수 있어, 감압밸브의 케비테이션, 소음 및 진동 감소 됨
유의사항
겨울철 동파방지를 위해 배관내 물을 필히 퇴수시켜야 합니다.(퇴수시 핸들을 45°각도로 조절)

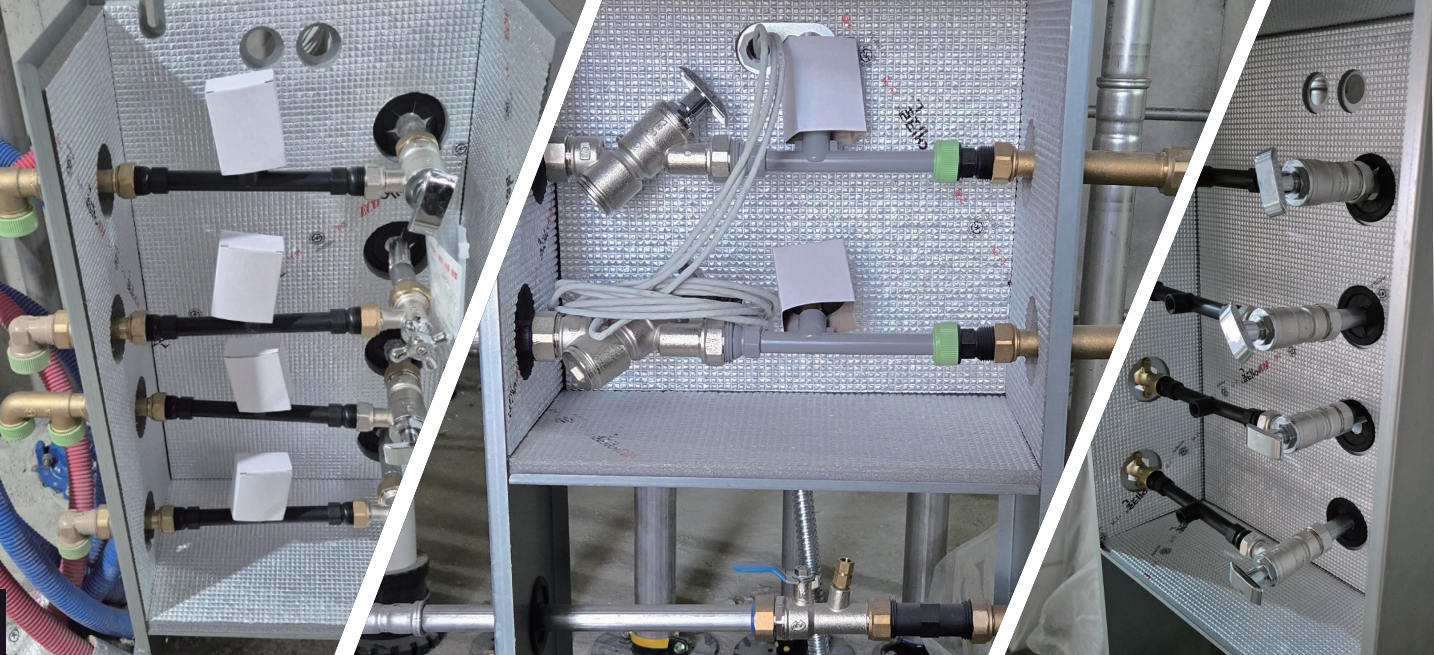

설치 사진
