세대별수도용감압밸브
세대별 수도용 감압밸브
전화문의 031-996-2501 다운로드
사양 / Specification

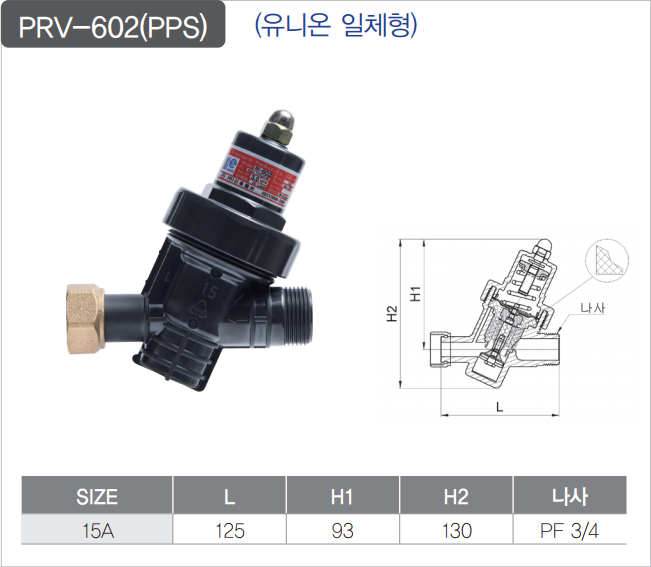

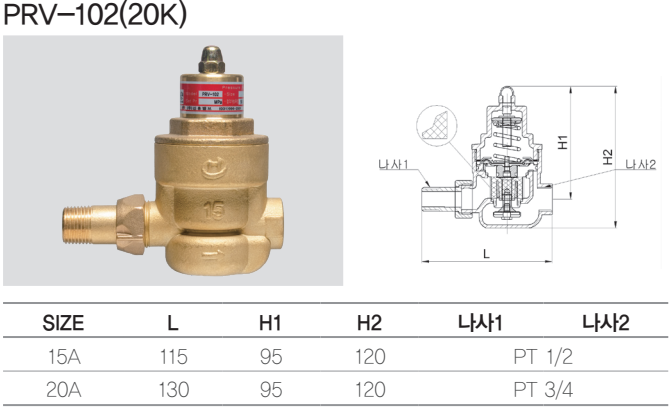

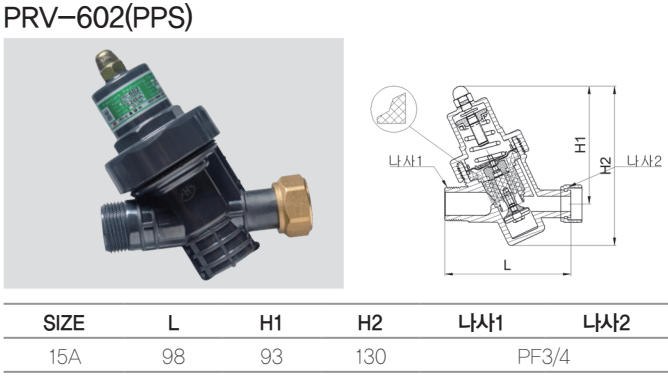

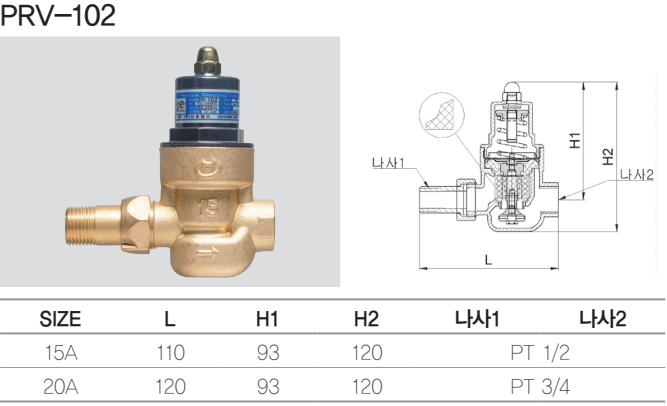

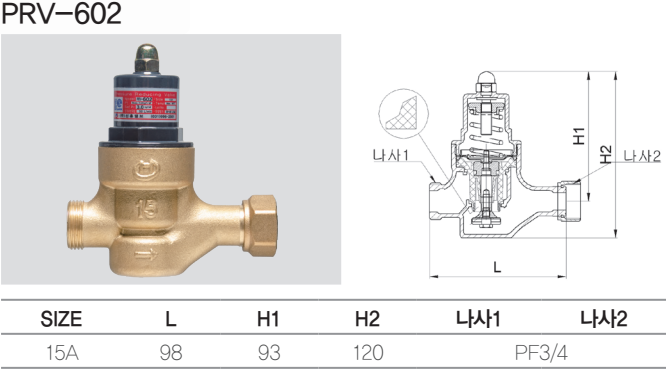

모델 PRV-102, PRV-202, PRV-602 PRV-102(20K)
적용유체 Water Water
적용압력 MAX, 0.98MPa MAX, 1.96MPa
적용온도 MAX. 80℃ MAX. 80℃
압력조절범위 50~500 KPa 50~500 KPa
작동최소차압 50 KPa 50 KPa
내압시험 2.0MPa 3MPa
주요재질 BODY CAC203/DR/PPS CAC803
COVER PPS CAC203
DIAPHRAGM EPDM EPDM
SEAT STS 304 STS 304
SCREEN STS 304 STS 304
CAP PPS CAC203
용도
공급압력을 일정하게 유지하여 세대 내 배관 및 설치물을 보호하고 압력 불균형 문제점을 방지한다.
설치시 유의사항
  1. 배관 내에 있는 이물질을 깨끗하게 제거하고 감압밸브를 설치 하여야한다.
  2. 밸브 전, 후에 직관부를 두어 난류현상을 막아야 원활하게 작동이 된다.
  3. 유사 시를 대비하여 감압밸브 앞에 수동 차단밸브를 설치한다.
  4. 최고 사용 압력 0.98MPa 이하의 배관에만 적용한다.
  5. 박스에 동봉되어 있는 제품설명서를 충분히 숙지 후 설치한다.
유량곡선
특징 / Feature
온수용 별도의 구분 없이 사용이 가능하다.
배관작업이 간편한 유니혼TYPE과 소켓TYPE 등 천장의 요구에 다양하게 변화시켜 설치가 용이하나.
내부에 여과망(screen)을 장착하여 이물질에 의한 오작동을 방지한다.
다이아후렘은 "EPDM" 재질에 특수부직포를 삽입하여 내구성이 우수하며고온(100°C이하)에 익한 변형이 없다.
연결 유니온에 체크기능의 추가가 가능하여 역류로 인한 오염 및 오작동 등을 방지할 수 있다.(선택사항)
감압밸브는 소모성 제품으로 사용여건(압력, 온도, 사용빈도 등)에 따라 수명의 차이가 날 수 있다.
LH공사 시방에 적합하다(PRV-102, 602)
압력조절방법

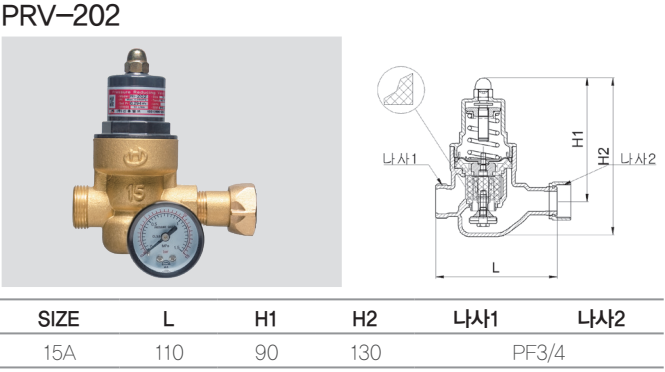

감압밸브 출고 시 주문자의 요구에 맞게 2차측 압력이 설정되어 나오기 때문에 별도로 압력을 설정 할 필요가 없지만, 부득이 하게 조정할 시 조절볼트를 시계방향으로 돌리면 2차 압력이 높아지고 반시계방향으로돌리면 압력이 낮아지게 된다. PRV―202 모델은 별도의 공구 사용 없이 손으로 압력 조절이 가능하며, 압력계가 부착되어 있어 원하는 압력을 정확하게 설정할 수 있다.
고장진단 및 처리방법
문제점 원인 처리방법 및 대책
급수량이 적음 스트레이너가 막혔다 배관 및 밸브내의 스트레이너를 청소 한다
밸브의 압력조정 이상 압력조절방법 참조하여 재조정한다.
2차측 압력이 낮음 1차측 압력이 낮다 1차측 압력은 2차측의 설정압력보다 높아야한다
조절스프링 이상 스프링의 파손 등 이상 여부 점검 후 교체
유체가 흐르지 않음 설치방향이 잘못되었음 유체 방향을 화살표 방향과 일치
설정압이 낮거나 조절볼트가 풀림 압력조절방법을 참조하여 재조정한다
2차측 압력 상승 다이어후렘의 이상 파손 여부 확인 후 교체
Disc Seat에 이물질 삽입 Disc Seat 내의 이물질 확인 후 제거
Disc Seat의 손상 Disc Seat의 손상 여부 확인 후 교체
O-Ring의 마모 O-Ring의 파손 및 마모 여부 확인 후 교체
스프링케이스 누수 다이어후렘 파손 파손 여부 확인 후 교체
스프링케이스 파손 파손 여부 확인 후 교체
