이중링식 압착조인트
전화문의 031-996-2501 다운로드
  • 사양 / Specification

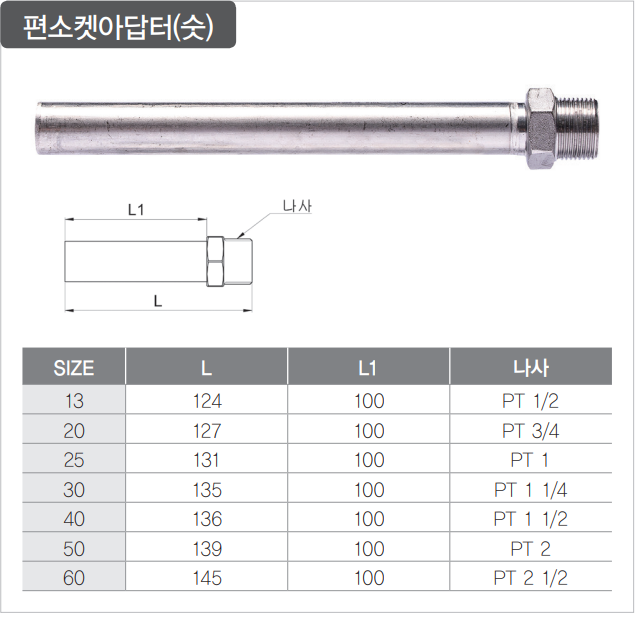

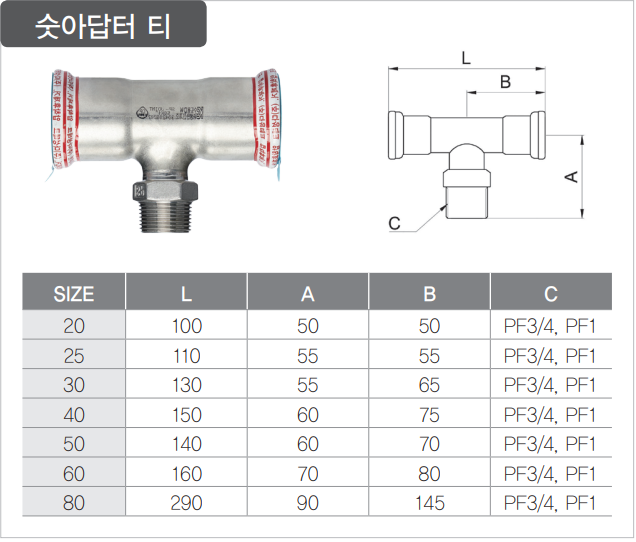

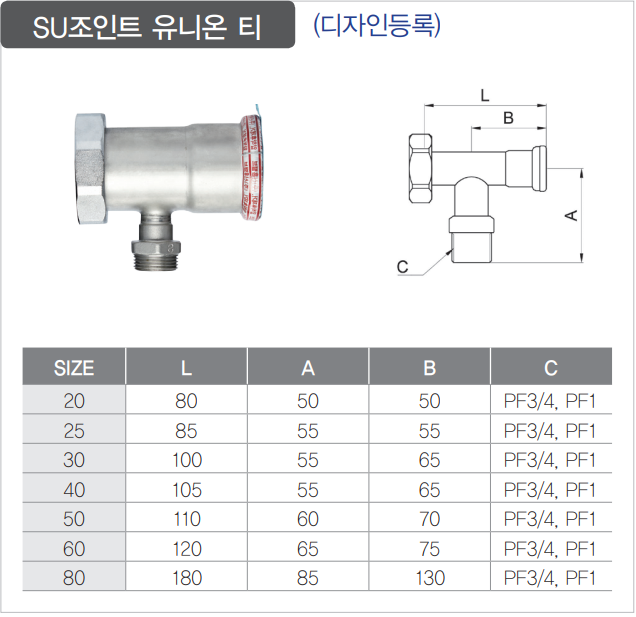

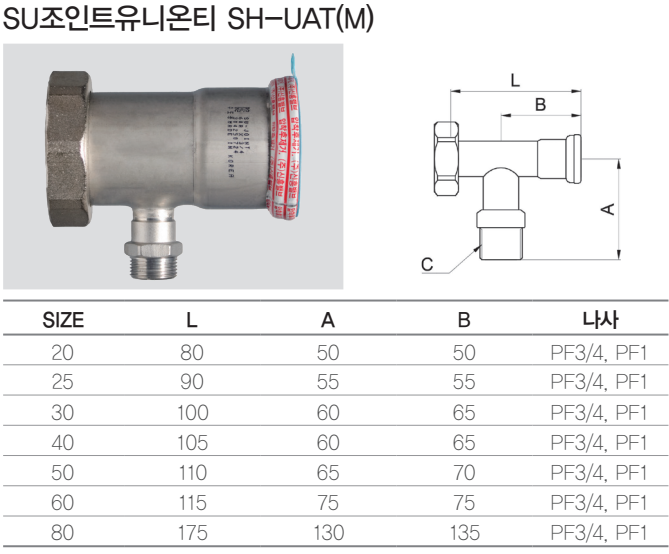

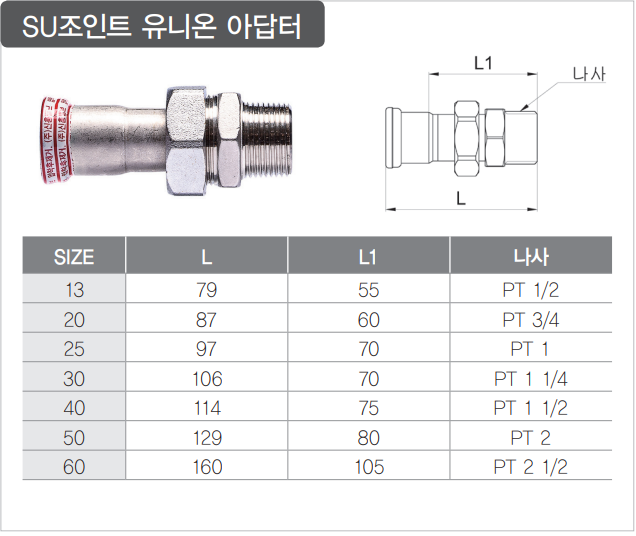

    모델
    적용유체 냉·온수
    적용온도 0℃ ~ 120℃
    주요재질 BODY STS304
    ADAPTER STS304
    RING STS304
    O-RING EPDM
    특징 / Feature
    전용공구를 사용 하여 견고하게 압착 가능하다
    일반배관용 스테인리스 강관을 사용하여 경량 배관이 가능하다.
    부자재의 사용이 필요하지 않으며, 숙련자가 아니어도 작업이 가능하다
    충분한 압창강도로 누수가 없고 관이 빠지거나 흔들림이 없다.

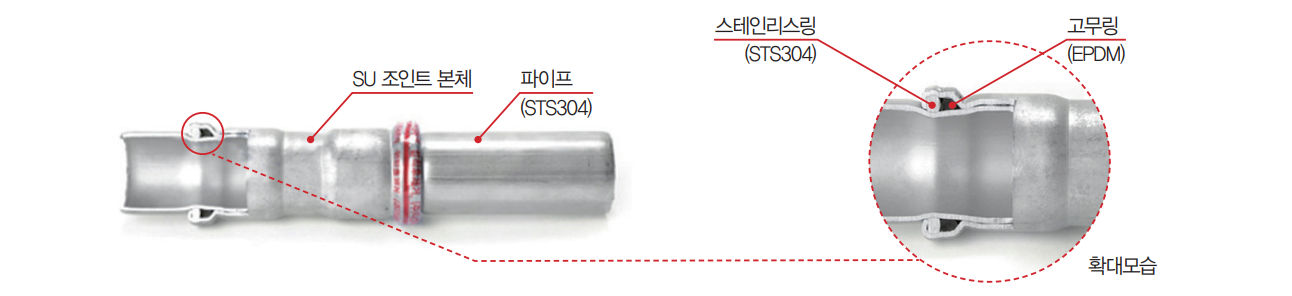

구조 / Structure
제품 시공 방법

1. 적용 기준

일반 배관용 스테인리스강관(KS D 3595) 13Su ~ 100Su 가능함

2. 적용 범위

상수도 매설 관용, 냉·난방용, 건축물 내 급수, 급탕, 조선 선박 배관

3. 시공 방법

  • ① 절단기를 이용하여 파이프를 절단한다.
    O링 손상 방지를 위해 BURR를 제거(면취)한다.

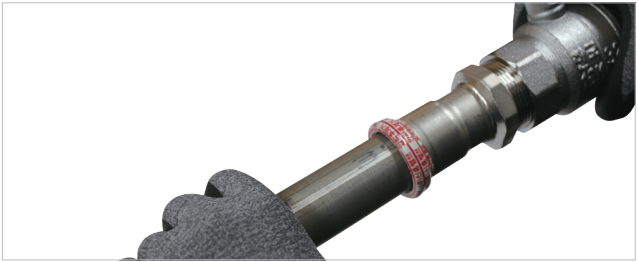

  • ② 절단된 파이프와 이음쇠의 개구부를 일직선이 되도록 자연스럽게 삽입한다.(O링 손상 주의)

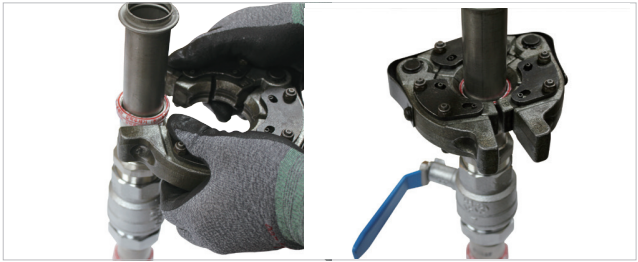

  • ③ 압착공구를 개구부의 요철부분(필름부분)에 삽입한다

  • ⑥ 전용 확인 지그를 사용하여 정상 압착을 확인한다

4. 검사 및 시험

검사 : 원형으로 압착이 되었는지 확인하고, 2중 원형 홈이 뚜렷이 잘 나타났는지 육안검사후 불충분시 검사용 지그 및 버니어 캘리퍼스를 사용하여 검사한다
시험 : 작업 완료후 , 사용압력의 3~4배 이상 수압(12~15kgf/㎠)을 걸어 누수여부를 확인하거나 공압을 걸어 비눗물을 이용하여 누설을 확인한다.
