쓰리원 에어밴트
(스트레이너 내장형)
전화문의 031-996-2501 다운로드
특징 / Feature
스트레이너, 볼밸브, 수동드레인등을 일체화 시켜 시공이 용이하며 공간 확보 및 인건비 등을 절감할 수 있다
많은 연결부위로 인한 하자요인을 제거하였으며, 수동드레인을 부착시켜 여과망의 이물질 제거에 용이하고 별도로 드레인을 설치하는 불편함 을 덜어주었다.
에어밴트의 탈부착이 용이하도록 연결 유니온 처리를 하여 시공이 편리 하며 교체가용이하다.
설치시 유의사항 / Installation Method
설치시 공기배출구 방항을 수직으로 설치한다.（土5° 이내)
공기가 배출될 때 순간적으로 물이 떨어질 수 있으니 안전하게 호스 등 으로 유도배관을 하여야 한다.
분해 후 재조립하여 사용하지 않도록 한다.
유니온 체결시 무리한 힘을 가하면 패킹 등이 손상될 수 있으니 주의 한다.
초기 작동 및 드레인 후 재가동시(물유입시) 수동으로 드레인하여 공기를 충분히 제거한다
사양 / Specification

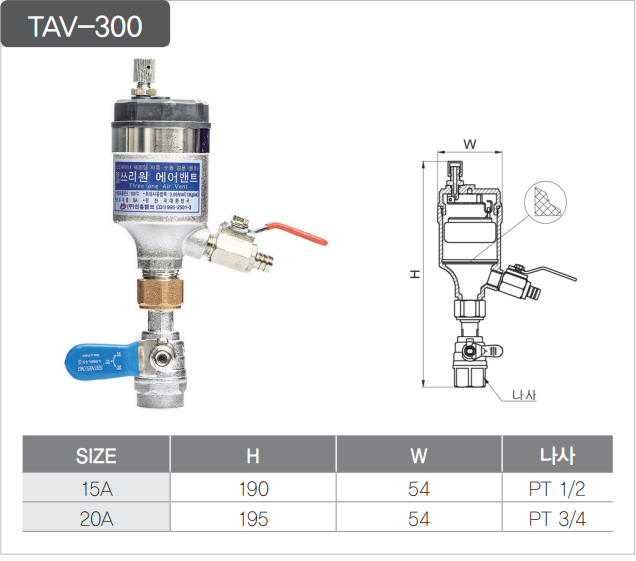

모델 TAV-100, TAV-300, TAV-400 TAV-300(20K)
적용유체 냉·온수 냉·온수
적용압력 0.98MPa 1.96MPa
적용온도 MAX. 100℃ MAX. 100℃
수압시험 1.75MPa 3.0MPa
주요재질 BODY CAC203/PPS CAC203
COVER C3771/PPS C3771
SCREEN STS304 STS304
FLOAT PP PP
오작동 여부확인 방법
  1. 에어밴트 하부의 메인 밸브를 차단한다.
  2. 상부의 공기배출구를 최대한 개방한다.
  3. 에어밴트 내부의 물을 완전히 빼준다.(드레인밸브 이용)
  4. 드레인밸브를 잠근 후 메인 차단밸브름 서서히 열어준다.
  5. 공기 배출 여부를 확인하고, 누설 여부를 확인한다.
